Canvas 图像滤镜 - 黑白

通过前几章节的学习，我们已经掌握了操作图像数据 ( ImageData ) 的大部分方法

我们知道可以通过 ImageData 对象的 data 属性获得由所有像素组成的一维数组

那么我们就可以操作这个数组实现各种滤镜，比如将彩照变成黑白照

图像滤镜 - 黑白

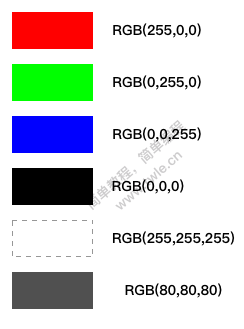

我们知道一个 RGB 演示值是由三个参数 ( R, G, B ) 一起构成的

如果 R = 255 ，GB=0 那么就是红色
如果 G = 255 ，RB=0 那么就是亮绿色
如果 B = 255 ，RG=0 那么就是蓝色
如果全部为 0 那么就是黑色
如果全部为 255 那么就是白色
如果三个取值都一样，那么就是灰色了

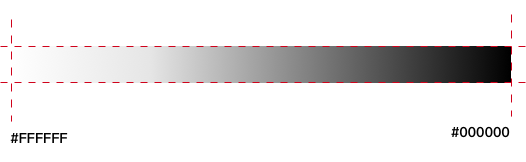

如果我们把所有的灰色系按从 #ffffff 到 #00000 连在一起，就会像下面这样

所以图像黑白滤镜的主要工作，就是把每个像素的 RGB 取一样的值？

那到底是哪个值呢？一般的做法是取平均值，也就是说

R = G = B = (R+G+B)/2

业界最常用的做法是加权平均

R = G = B = 0.299R + 0.587G + 0.114B

知道了算法就好办了，我们可以使用一个 for 循环来重新设定 ImageData

for (var i = 0; i < data.length; i += 4) {

    var avg = (data[i] + data[i +1] + data[i +2]) / 3;

    data[i]     = avg; // red
    data[i + 1] = avg; // green
    data[i + 2] = avg; // blue
}

废话不多说，我们直接看范例

范例

我们将图片

黑白化

<!DOCTYPE html>
<meta charset="utf-8">
<div style="border:1px solid #ccc">
<canvas id="canvas-1" width="520" height="300">
</canvas>
</div>

<script>
var c   = document.getElementById("canvas-1");
var ctx = c.getContext("2d");

var img = new Image();
img.src = '/static/i/meimei_160x160.png';
img.onload = function() {
    draw(this);
};

function draw(img) {

    ctx.drawImage(img, 10, 10);
    img.style.display = 'none';
    var imageData  = ctx.getImageData(10,10,img.width, img.height);
    var imageData2 = ctx.getImageData(10,10,img.width, img.height);
    var data = imageData.data;

    for (var i = 0; i < data.length; i += 4) {
        var avg = (data[i] + data[i +1] + data[i +2]) / 3;
        data[i]     = avg; // red
        data[i + 1] = avg; // green
        data[i + 2] = avg; // blue
    }

    ctx.putImageData(imageData, 20 + img.width, 10);


    var data2 = imageData2.data;

    for (var j = 0; j < data2.length; j += 4) {

        var avg2 = 0.299 * data2[j] + 0.587 * data2[j+1] + 0.114 * data2[j+2];
        data2[j]     = avg2; // red
        data2[j + 1] = avg2; // green
        data2[j + 2] = avg2; // blue
    }

    ctx.putImageData(imageData2, 30 + (img.width) * 2, 10);

}
</script>

运行结果如下
