外观模式 ( Facade Pattern )

外观模式(Facade Pattern)隐藏系统的复杂性,并向客户端提供了一个客户端可以访问系统的接口

外观模式涉及到一个单一的类,该类提供了客户端请求的简化方法和对现有系统类方法的委托调用

外观模式属于结构型模式,它向现有的系统添加一个接口,来隐藏系统的复杂性

摘要

  1. 意图:

    为子系统中的一组接口提供一个一致的界面,外观模式定义了一个高层接口,这个接口使得这一子系统更加容易使用

  2. 主要解决:

    降低访问复杂系统的内部子系统时的复杂度,简化客户端与之的接口

  3. 何时使用:

    1. 客户端不需要知道系统内部的复杂联系,整个系统只需提供一个"接待员"即可
    2. 定义系统的入口
  4. 如何解决:

    客户端不与系统耦合,外观类与系统耦合

  5. 关键代码:

    在客户端和复杂系统之间再加一层,这一层将调用顺序、依赖关系等处理好

  6. 应用实例:

    1. 去医院看病,可能要去挂号、门诊、划价、取药,让患者或患者家属觉得很复杂,如果有提供接待人员,只让接待人员来处理,就很方便

    2. JAVA 的三层开发模式

  7. 优点:

    1. 减少系统相互依赖
    2. 提高灵活性
    3. 提高了安全性
  8. 缺点:

    不符合开闭原则,如果要改东西很麻烦,继承重写都不合适

  9. 使用场景:

    1. 为复杂的模块或子系统提供外界访问的模块
    2. 子系统相对独立
    3. 预防低水平人员带来的风险
  10. 注意事项:

    在层次化结构中,可以使用外观模式定义系统中每一层的入口

实现

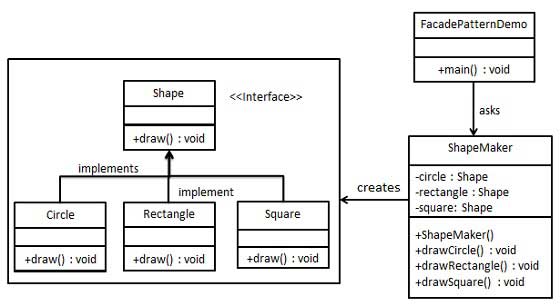

外观模式

  1. 创建一个 Shape 接口和实现了 Shape 接口的实体类

  2. 定义一个外观类 ShapeMaker

  3. 定义类 ShapeMaker 使用实体类来代表用户对这些类的调用

  4. 定义类 FacadePatternDemo 使用 ShapeMaker 类来显示结果

范例

1. 创建一个接口

Shape.java

// author: 简单教程(www.twle.cn)
// Copyright © 2015-2065 www.twle.cn. All rights reserved.

package cn.twle.gof;


public interface Shape {
   void draw();
}

2. 创建实现接口的实体类

Rectangle.java

// author: 简单教程(www.twle.cn)
// Copyright © 2015-2065 www.twle.cn. All rights reserved.

package cn.twle.gof;


public class Rectangle implements Shape {

   @Override
   public void draw() {
      System.out.println("Rectangle::draw()");
   }
}

Square.java

// author: 简单教程(www.twle.cn)
// Copyright © 2015-2065 www.twle.cn. All rights reserved.

package cn.twle.gof;


public class Square implements Shape {

   @Override
   public void draw() {
      System.out.println("Square::draw()");
   }
}

Circle.java

// author: 简单教程(www.twle.cn)
// Copyright © 2015-2065 www.twle.cn. All rights reserved.

package cn.twle.gof;


public class Circle implements Shape {

   @Override
   public void draw() {
      System.out.println("Circle::draw()");
   }
}

3. 创建一个外观类

ShapeMaker.java

// author: 简单教程(www.twle.cn)
// Copyright © 2015-2065 www.twle.cn. All rights reserved.

package cn.twle.gof;


public class ShapeMaker {
   private Shape circle;
   private Shape rectangle;
   private Shape square;

   public ShapeMaker() {
      circle = new Circle();
      rectangle = new Rectangle();
      square = new Square();
   }

   public void drawCircle(){
      circle.draw();
   }
   public void drawRectangle(){
      rectangle.draw();
   }
   public void drawSquare(){
      square.draw();
   }
}

4. 使用该外观类画出各种类型的形状

FacadePatternDemo.java

// author: 简单教程(www.twle.cn)
// Copyright © 2015-2065 www.twle.cn. All rights reserved.

package cn.twle.gof;


public class FacadePatternDemo {
   public static void main(String[] args) {
      ShapeMaker shapeMaker = new ShapeMaker();

      shapeMaker.drawCircle();
      shapeMaker.drawRectangle();
      shapeMaker.drawSquare();
   }
}

编译运行以上 Java 范例,输出结果如下

$ javac -d . src/main/cn/twle/gof/FacadePatternDemo.java
$ java  cn.twle.gof.FacadePatternDemo
Circle::draw()
Rectangle::draw()
Square::draw()
