XSL-FO 页面

XSL-FO 使用名为 <fo:simple-page-master> 的页面模板来定义页面的布局

XSL-FO 页面模板

XSL-FO 使用名为 <fo:simple-page-master> 的页面模板来定义页面的布局,而且每个 <fo:simple-page-master> 模板必须拥有一个唯一的名称 master-names:

<fo:simple-page-master master-name="intro">
  <fo:region-body margin="5in" />
</fo:simple-page-master>

<fo:simple-page-master master-name="left">
  <fo:region-body margin-left="2in" margin-right="3in" />
</fo:simple-page-master>

<fo:simple-page-master master-name="right">
  <fo:region-body margin-left="3in" margin-right="2in" />
</fo:simple-page-master>

在上面的例子中,三个 <fo:simple-page-master>元素,定义了三个不同的模板。每个模板(page-master)都有不同的名称

第一个模板名为 intro,它可作为介绍页面的模板使用

第二个和第三个模板名为 leftright,它们可被用于偶数和奇数页码的页面

XSL-FO 页面尺寸

XSL-FO 使用下面的属性来定义页面尺寸:

page-width
定义页面的宽度
page-height
定义页面的高度

XSL-FO 页面边距

XSL-FO 使用下面的属性定义页面边距:

margin-top
定义上边距
margin-bottom
定义下边距
margin-left
定义左边距
margin-right
定义右边距
margin
定义所有边的边距

XSL-FO 页面区(Page Regions)

XSL-FO 使用下面的元素来定义页面的区:

region-body
定义主体区
region-before
定义顶部区 (页眉)
region-after
定义底部区 (页脚)
region-start
定义左侧区 (左侧栏)
region-end
定义右侧区 (右侧栏)

notice: region-before、region-after、region-start 以及 region-end 是主体区的一部分。为了避免主体区的文本覆盖到这些区域,主题区的边距至少要等于其他区的尺寸

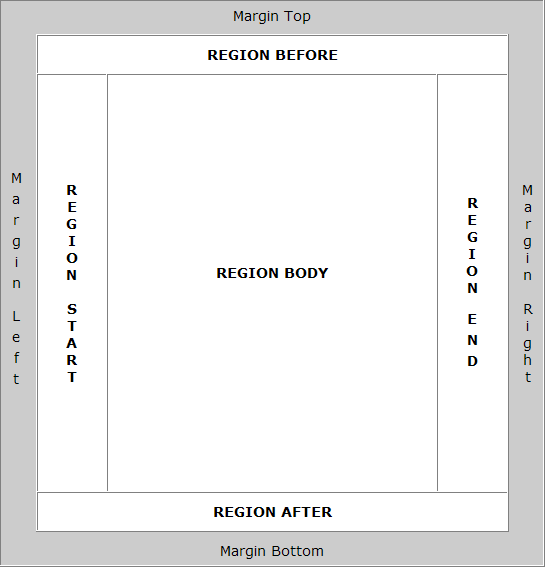

图示:

XSL-FO 范例

这是从某个 XSL-FO 文档中提取的一个片断:

<fo:simple-page-master master-name="A4"
 page-width="297mm" page-height="210mm"
 margin-top="1cm"   margin-bottom="1cm"
 margin-left="1cm"  margin-right="1cm">
  <fo:region-body   margin="3cm"/>
  <fo:region-before extent="2cm"/>
  <fo:region-after  extent="2cm"/>
  <fo:region-start  extent="2cm"/>
  <fo:region-end    extent="2cm"/>
</fo:simple-page-master>
  • 上面的代码定义了名称为 "A4" 的 "Simple Page Master Template"。

  • 页面的宽度是 297 毫米,高度是 210 毫米。

  • 页面的四个边距均为 1 厘米。

  • 主体的边距是 3 厘米(四个边都是)。

  • before、after、start 以及 end 区均为 2 厘米。

  • 上面的例子中的主体的宽度可通过页面宽度减去左右边距以及 region-body 的边距来计算得出:

297mm - (2 x 1cm) - (2 x 3cm) = 297mm - 20mm - 60mm = 217mm.

注意: region ( region-start 和 region-end ) 没有被计算进来。正如之前讲解过的,这些区 ( region ) 是主体的组成部分
